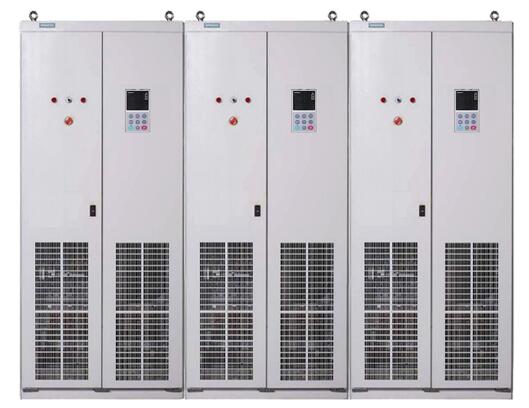

低压配电柜：低压配电柜安装的正确步骤

1.配电柜底座的生产安装

配电柜的底座通常由型钢制成，钢的尺寸由配电柜的尺寸和重量决定。切割前将型钢矫直并矫直。

2.配电柜拆箱检查

在安装配电柜之前，必须打开包装箱以检查证书和产品手册。其次，检查配电柜是否完好，然后在“设备开箱检查记录”中填写主要检查内容。

3.安装配电柜

配电柜牢固安装在基础槽钢上，用螺栓拧紧机柜，调平校直后，将基础槽钢焊接在一起。面板柜应使用6mm的软铜线和接地的主干项链作为保护性接地。


二、硬母线的安装

1.将电线固定在支撑绝缘子上

低压母线用低压瓷瓶或塑料支架固定。在安装母线之前，必须安装母线支撑框架和支撑绝缘子。

2.母线伸缩节

母线应根据设计规定配备伸缩节。如果没有规定，则应相距约20m。伸缩节由02-05mm厚的紫铜片或铝片制成。

3.母线的排列与刷漆

母线的排列顺序应符合设计规定。如果设计中对母线布置没有明确要求，则可以参考以下规定：

①母线垂直布置时，交流L1、L2、L3相的排列应由上向下，直流母线的正极在上，负极在下;

②母线水平布置时，交流L1、L2、L3相的排列应由内向外，直流母线的正负极排列由内向外;

③配电盘上水平布置的交流母线，由盘后向盘面排列为L1、L2、L3相;

④排列引下线时，交流L1、L2、L3相的排列应自左至右，直流正负极的排列应自左至右;

⑤全厂各变电所、各种不同电压等级配电装置的母线，其相位的配置都应相互-致;

⑥规定母线相序的统一排列方式，有助于运行操作人员的安全。
