软启动柜和软启动器之间有什么关系

2020-07-25 09:03:22

次

主电路采用晶闸管，通过逐渐改变晶闸管的导通角来提高电压，以完成启动过程。这是软起动器的基本原理。高压软启动柜的主电路采用晶闸管，通过逐渐改变晶闸管的导通角来提高电压，以完成启动过程。这是软起动器的基本原理。低压软起动器市场中的软起动柜类型很多，无论是高压软起动器还是低压软起动器，其基本原理都是相同的。但是，与低压软起动器相比，高压软起动器在某些地方具有某些特殊性。

软起动器主要由串联在电源和受控电动机之间的三对反并联可控硅调压电路组成。现代软起动器基本上使用电力电子技术和微机控制技术，并使用单片机作为中央控制器控制核心来完成测量和各种控制算法。

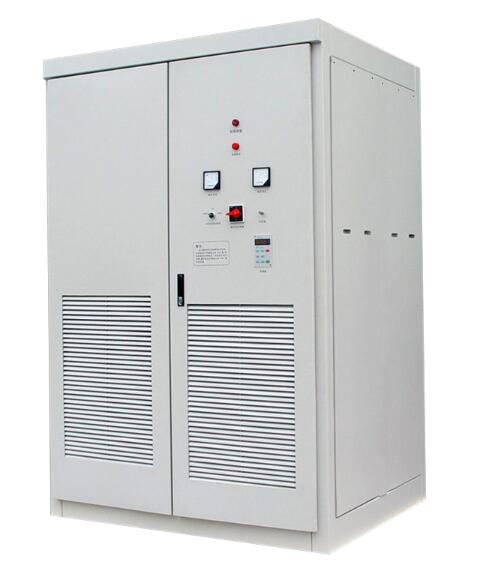

软启动柜

1.绝缘篇

高压软启动柜可在高压环境下工作。各种电气部件的绝缘性能必须良好，电子芯片的抗干扰能力必须强。当高压软起动器柜由电气柜组成时，电气组件的布局以及与高压软起动器和其他电气设备的连接也非常重要。这里还有很多事情要注意。

2.防干扰篇

高压软启动柜的工作环境容易受到各种电磁干扰，因此触发信号的传输必须安全可靠。在高压软启动器中，触发信号一般通过光纤传输，可以有效避免各种电磁干扰。还有两种通过光纤传输信号的方式：多光纤方法和单光纤方法。多光纤模式是指每块触发板均具有一根光纤。单纤方式是指每一相只有一根光纤，信号先传到一个主触发板，再从主触发板传到同一相的其他触发板。由于在传输过程中各根光纤的损耗不一致，因此从触发一致性的角度来看，单光纤方法比多光纤方法更可靠。
